안녕하세요 '현민전기전자'입니다.
LAPP사 제품의 ETHERLINE LAN CAT 5E 케이블과 H07V-K를 소개시켜드리겠습니다.

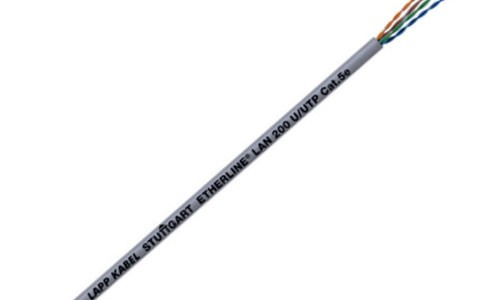

ETHERLINE LAN CAT.5E U/UTP 4x2xAWG24

LAPP KOREA

https://hmcable.co.kr/product/lapp-etherline-lan-cat5e-uutp-4x2xawg24-100m/4755/category/355/display/1/

LAPP ETHERLINE LAN CAT.5E U/UTP 4x2xAWG24 100M - 현민전기전자

교환 및 반품 주소 - 교환 및 반품이 가능한 경우 - 계약내용에 관한 서면을 받은 날부터 7일. 단, 그 서면을 받은 때보다 재화등의 공급이 늦게 이루어진 경우에는 재화등을 공급받거나

hmcable.cafe24.com

장점

EN 50173과 ISO/IEC 11801에 따라 구조화된 빌딩 케이블링 용 LAN 케이블

응용 범위

최종 장치 밀도가 매우 높은 영역
3차 부문의 사무실 배선, 관리 및 개발 건물 (층 배선)
제 3의 지역에서의 케이블 길이는 (수평지역, 바닥) ISO/IEC 11801 및 EN 50173 표준에 따라,100 m 넘어서는 안됨. (케이블 덕트에서 90 m + 작업 지역에서 10 m)

제품 특성

디지털 및 아날로그 데이터 신호 전송
IEEE 802.3: 10/100/1000Base-T
난연성 IEC 60332-1-2
할로겐프리

인증

Lapp Kabel사의 LAN CAT.5e케이블은 EIA/TIA-568과 TSB36 뿐만 아니라 ISO/IEC 11801 또는 EN 50173 (등급 D)에 부합하는 "구조화 된 케이블링 시스템"용

제품 구성

솔리드 컨덕터 4x2xAWG24/1
U/UTP: 전체 또는 페어 쉴드 없음
F/UTP: 전체 차폐된 구조로 호일 적용
SF / UTP : 전체 차폐된 구조로 주석 도금 동선 편조와 알루미늄 마일라 호일 적용
PVC(회색, RAL 7035) 또는 LSZH(오렌지색 RAL 2003) 사양의 외피

기술 데이터

분류

ETIM 5: ETIM 5.0 Class-ID: EC000830 ETIM 5.0 Class-종류: 데이터케이블 분류

ETIM 6: ETIM 6.0 Class-ID: EC000830 ETIM 6.0 Class 설명: 데이터 케이블

최소 곡률 반경: 고정 설치: 4 x 외경 설치 시: 8 x 외경

특성 임피던스.: 100 Ω ± 15%

온도 범위: 설치 시: 0 °C to +50 °C 고정 설치: -20°C ~+60°C

Article number	제품 명칭	각 도체별 AWG와 페어 수	절연 외경 (mm)	외부 직경 (mm)	색상	구리 지수 (kg / km)	무게 (kg / km)
2170950	ETHERLINE ® LAN Cat.5e U/UTP 4x2x24AWG	4 x 2 x AWG24/1	0.9	5.1	회색	17	32

H07Z-K 90°C

https://hmcable.co.kr/product/%EB%9E%8D%EC%BC%80%EC%9D%B4%EB%B8%94-h07z-k-%EC%A0%84%EA%B7%9C%EA%B2%A9/4754/category/331/display/1/

랍케이블 H07Z-K 전규격 - 현민전기전자

Harmonised, 화재 발생시 인명, 환경과 물리적 재산을 보호하기 위한 할로겐프리 H07Z-K 90°C, HAR, 할로겐 프리 단일 코어, 제어 판넬의 배선용, 공칭 전압 450 / 750V CPR: www.lappkabel.com/cpr에서 품번 선택할

hmcable.cafe24.com

Harmonised, 화재 발생시 인명, 환경과 물리적 재산을 보호하기 위한 할로겐프리

H07Z-K 90°C, HAR, 할로겐 프리 단일 코어, 제어 판넬의 배선용, 공칭 전압 450 / 750V

CPR: www.lappkabel.com/cpr에서 품번 선택
할로겐 프리 및 하모나이즈드 (HAR) / CE인증 / EAC / FIRE
확장 된 주변 온도 및 높은 도체 단면에 대해서는 ÖLFLEX® HEAT 125 SC

장점

화재시 산의 형성을 막음으로써 인명과 환경을 보호
시간 절약 조립

응용 범위

램프, 장비, 스위치기어 케비넷 그리고 배분 박스의 배선 용도
튜브의 위에 안에 그리고 플라스터 아래 뿐만 아니라 폐쇄 덕트 내 설치 용도
사람들의 밀도가 높거나 재산 가치가 많은 빌딩 안용도
건조한 방 용도
확장 된 주변 온도 및 높은 도체 단면에 대해서는 ÖLFLEX® HEAT 125 SC

제품 특성

절연 물질은 할로겐프리이고 이것은 화재 발생시 독성 가스를 방출할 수도 있는 다른 물질도 없습니다.
화재시 부식성 가스의 낮은 량
IEC 61034에 따라, 화제 발생시 낮은 연기/낮은연기 밀도
난연성 : IEC 60332-1-2에 따름

인증

<HAR>EN 50525-3-41에 따른 케이블 유형 인증
EN 50525-1/ VDE 0285-525-1에 따른 케이블 유형 인증 심선 절연 색상 없음: 투명, 녹색(단일 색상), 황색(단일 색상), 전체 이중 색상(녹-황, 황-녹 제외)

제품 구성

미세한 소선으로 집합된 순연동선 가요도체
심선 절연: 할로겐프리

기술데이터

분류 ETIM 5

ETIM 5.0 Class-ID: EC000993
ETIM 5.0 Class 설명: 싱글 코어 케이블

분류 ETIM 6

ETIM 6.0 Class-ID: EC000993
ETIM 6.0 Class 설명: 코어 케이블

도체 연합

VDE 0295 클래스 5/ IEC 60228 클래스 5에 따른
가는 집합선 가요도체

최소 곡률 반경

EN 50565-1 에 따름
OD ≤ 8 mm: 4 x OD*/2 x OD**;
8 < OD ≤ 12 mm: 5 x OD*/3 x OD**;
OD > 12 mm: 6 x OD*/4 x OD**

공칭 전압

U0/U: 450/ 750 V

시험 전압

2500 V

전류량

VDE 0298-4
EN 50565-1/ VDE 0298-565-1

온도 범위

설치 시: -5°C ~ +90°C고정 설치: -40°C ~ +90°C

H07Z-K 제품 종류

도체 단면적 (mm²)	외경 (mm)	색상 코드	m/링	m/box	m/스풀	구리 지수 (kg/km)	무게 (kg/km)
1.5	2.8 - 3.5	녹/황색	-	-	150	14.4	20
1.5	2.8 - 3.5	녹색	-	-	150	14.4	20
1.5	2.8 - 3.5	갈색	-	-	150	14.4	20
1.5	2.8 - 3.5	검정색	-	-	150	14.4	20
1.5	2.8 - 3.5	회색	-	-	150	14.4	20
1.5	2.8 - 3.5	청색	-	-	150	14.4	20
1.5	2.8 - 3.5	짙은 청색	-	-	150	14.4	20
1.5	2.8 - 3.5	주황색	-	-	150	14.4	20
1.5	2.8 - 3.5	보라색	-	-	150	14.4	20
1.5	2.8 - 3.5	황색	-	-	150	14.4	20
1.5	2.8 - 3.5	백색	-	-	150	14.4	20
1.5	2.8 - 3.5	적색	-	-	150	14.4	20
2.5	3.4 - 4.3	녹/황색	-	-	100	24	32
2.5	3.4 - 4.3	녹색	-	-	100	24	32
2.5	3.4 - 4.3	갈색	-	-	100	24	32
2.5	3.4 - 4.3	검정색	-	-	100	24	32
2.5	3.4 - 4.3	회색	-	-	100	24	32
2.5	3.4 - 4.3	청색	-	-	100	24	32
2.5	3.4 - 4.3	짙은 청색	-	-	100	24	32
2.5	3.4 - 4.3	주황색	-	-	100	24	32
2.5	3.4 - 4.3	보라색	-	-	100	24	32
2.5	3.4 - 4.3	황색	-	-	100	24	32
2.5	3.4 - 4.3	백색	-	-	100	24	32
2.5	3.4 - 4.3	적색	-	-	100	24	32
1.5	2.8 - 3.5	녹/황색	100	-	-	14.4	20
1.5	2.8 - 3.5	녹/황색	-	1500	-	14.4	20
1.5	2.8 - 3.5	녹색	100	-	-	14.4	20
1.5	2.8 - 3.5	녹색	-	1500	-	14.4	20
1.5	2.8 - 3.5	갈색	100	-	-	14.4	20
1.5	2.8 - 3.5	갈색	-	1500	-	14.4	20
1.5	2.8 - 3.5	검정색	100	-	-	14.4	20
1.5	2.8 - 3.5	검정색	-	1500	-	14.4	20
1.5	2.8 - 3.5	회색	100	-	-	14.4	20
1.5	2.8 - 3.5	회색	-	1500	-	14.4	20
1.5	2.8 - 3.5	청색	100	-	-	14.4	20
1.5	2.8 - 3.5	청색	-	1500	-	14.4	20
1.5	2.8 - 3.5	짙은 청색	100	-	-	14.4	20
1.5	2.8 - 3.5	짙은 청색	-	1500	-	14.4	20
1.5	2.8 - 3.5	주황색	100	-	-	14.4	20
1.5	2.8 - 3.5	주황색	-	1500	-	14.4	20
1.5	2.8 - 3.5	보라색	100	-	-	14.4	20
1.5	2.8 - 3.5	보라색	-	1500	-	14.4	20
1.5	2.8 - 3.5	황색	100	-	-	14.4	20
1.5	2.8 - 3.5	황색	-	1500	-	14.4	20
1.5	2.8 - 3.5	백색	100	-	-	14.4	20
1.5	2.8 - 3.5	백색	-	1500	-	14.4	20
1.5	2.8 - 3.5	적색	100	-	-	14.4	20
1.5	2.8 - 3.5	적색	-	1500	-	14.4	20
1.5	2.8 - 3.5	분홍색	100	-	-	14.4	20
1.5	2.8 - 3.5	분홍색	-	1500	-	14.4	20
1.5	2.8 - 3.5	청색/백색	-	1500	-	14.4	20
2.5	3.4 - 4.3	녹/황색	100	-	-	24	32
2.5	3.4 - 4.3	녹/황색	-	900	-	24	32
2.5	3.4 - 4.3	녹색	100	-	-	24	32
2.5	3.4 - 4.3	녹색	-	900	-	24	32
2.5	3.4 - 4.3	갈색	100	-	-	24	32
2.5	3.4 - 4.3	갈색	-	900	-	24	32
2.5	3.4 - 4.3	검정색	100	-	-	24	32
2.5	3.4 - 4.3	검정색	-	900	-	24	32
2.5	3.4 - 4.3	회색	100	-	-	24	32
2.5	3.4 - 4.3	회색	-	900	-	24	32
2.5	3.4 - 4.3	청색	100	-	-	24	32
2.5	3.4 - 4.3	청색	-	900	-	24	32
2.5	3.4 - 4.3	짙은 청색	100	-	-	24	32
2.5	3.4 - 4.3	짙은 청색	-	900	-	24	32
2.5	3.4 - 4.3	주황색	100	-	-	24	32
2.5	3.4 - 4.3	주황색	-	900	-	24	32
2.5	3.4 - 4.3	보라색	100	-	-	24	32
2.5	3.4 - 4.3	보라색	-	900	-	24	32
2.5	3.4 - 4.3	황색	100	-	-	24	32
2.5	3.4 - 4.3	황색	-	900	-	24	32
2.5	3.4 - 4.3	백색	100	-	-	24	32
2.5	3.4 - 4.3	백색	-	900	-	24	32
2.5	3.4 - 4.3	적색	100	-	-	24	32
2.5	3.4 - 4.3	적색	-	900	-	24	32
2.5	3.4 - 4.3	분홍색	100	-	-	24	32
2.5	3.4 - 4.3	분홍색	-	900	-	24	32
2.5	3.4 - 4.3	청색/백색	-	900	-	24	32
4	3.9 - 4.9	녹/황색	100	-	-	38.4	45
4	3.9 - 4.9	녹/황색	-	600	-	38.4	45
4	3.9 - 4.9	녹색	100	-	-	38.4	45
4	3.9 - 4.9	녹색	-	600	-	38.4	45
4	3.9 - 4.9	갈색	100	-	-	38.4	45
4	3.9 - 4.9	갈색	-	600	-	38.4	45
4	3.9 - 4.9	검정색	100	-	-	38.4	45
4	3.9 - 4.9	검정색	-	600	-	38.4	45
4	3.9 - 4.9	회색	100	-	-	38.4	45
4	3.9 - 4.9	회색	-	600	-	38.4	45
4	3.9 - 4.9	청색	100	-	-	38.4	45
4	3.9 - 4.9	청색	-	600	-	38.4	45
4	3.9 - 4.9	짙은 청색	100	-	-	38.4	45
4	3.9 - 4.9	짙은 청색	-	600	-	38.4	45
4	3.9 - 4.9	주황색	100	-	-	38.4	45
4	3.9 - 4.9	주황색	-	600	-	38.4	45
4	3.9 - 4.9	보라색	100	-	-	38.4	45
4	3.9 - 4.9	보라색	-	600	-	38.4	45
4	3.9 - 4.9	황색	100	-	-	38.4	45
4	3.9 - 4.9	황색	-	600	-	38.4	45
4	3.9 - 4.9	백색	100	-	-	38.4	45
4	3.9 - 4.9	백색	-	600	-	38.4	45
4	3.9 - 4.9	적색	100	-	-	38.4	45
4	3.9 - 4.9	적색	-	600	-	38.4	45
4	3.9 - 4.9	분홍색	100	-	-	38.4	45
4	3.9 - 4.9	분홍색	-	600	-	38.4	45
6	4.4 - 5.5	녹/황색	100	-	-	57.6	65
6	4.4 - 5.5	녹/황색	-	400	-	57.6	65
6	4.4 - 5.5	녹색	100	-	-	57.6	65
6	4.4 - 5.5	녹색	-	400	-	57.6	65
6	4.4 - 5.5	갈색	100	-	-	57.6	65
6	4.4 - 5.5	갈색	-	400	-	57.6	65
6	4.4 - 5.5	검정색	100	-	-	57.6	65
6	4.4 - 5.5	검정색	-	400	-	57.6	65
6	4.4 - 5.5	회색	100	-	-	57.6	65
6	4.4 - 5.5	회색	-	400	-	57.6	65
6	4.4 - 5.5	청색	100	-	-	57.6	65
6	4.4 - 5.5	청색	-	400	-	57.6	65
6	4.4 - 5.5	짙은 청색	100	-	-	57.6	65
6	4.4 - 5.5	짙은 청색	-	400	-	57.6	65
6	4.4 - 5.5	주황색	100	-	-	57.6	65
6	4.4 - 5.5	주황색	-	400	-	57.6	65
6	4.4 - 5.5	보라색	100	-	-	57.6	65
6	4.4 - 5.5	보라색	-	400	-	57.6	65
6	4.4 - 5.5	황색	100	-	-	57.6	65
6	4.4 - 5.5	황색	-	400	-	57.6	65
6	4.4 - 5.5	백색	100	-	-	57.6	65
6	4.4 - 5.5	백색	-	400	-	57.6	71
6	4.4 - 5.5	적색	100	-	-	57.6	65
6	4.4 - 5.5	적색	-	400	-	57.6	65
6	4.4 - 5.5	분홍색	100	-	-	57.6	65
6	4.4 - 5.5	분홍색	-	400	-	57.6	65
10	5.7 - 7.1	녹/황색	100	-	-	96	110
10	5.7 - 7.1	녹색	100	-	-	96	110
10	5.7 - 7.1	갈색	100	-	-	96	110
10	5.7 - 7.1	검정색	100	-	-	96	110
10	5.7 - 7.1	회색	100	-	-	96	110
10	5.7 - 7.1	청색	100	-	-	96	110
10	5.7 - 7.1	짙은 청색	100	-	-	96	110
10	5.7 - 7.1	주황색	100	-	-	96	110
10	5.7 - 7.1	보라색	100	-	-	96	110
10	5.7 - 7.1	황색	100	-	-	96	110
10	5.7 - 7.1	백색	100	-	-	96	110
10	5.7 - 7.1	적색	100	-	-	96	110
10	5.7 - 7.1	분홍색	100	-	-	96	110
16	6.7 - 8.4	녹/황색	100	-	-	153.6	170
16	6.7 - 8.4	녹색	100	-	-	153.6	170
16	6.7 - 8.4	갈색	100	-	-	153.6	170
16	6.7 - 8.4	검정색	100	-	-	153.6	170
16	6.7 - 8.4	회색	100	-	-	153.6	170
16	6.7 - 8.4	청색	100	-	-	153.6	170
16	6.7 - 8.4	짙은 청색	100	-	-	153.6	170
16	6.7 - 8.4	주황색	100	-	-	153.6	170
16	6.7 - 8.4	보라색	100	-	-	153.6	170
16	6.7 - 8.4	황색	100	-	-	153.6	170
16	6.7 - 8.4	백색	100	-	-	153.6	170
16	6.7 - 8.4	적색	100	-	-	153.6	170
16	6.7 - 8.4	분홍색	100	-	-	153.6	170
25	8.4 - 10.6	녹/황색	100	-	-	240	290
25	8.4 - 10.6	녹색	100	-	-	240	290
25	8.4 - 10.6	갈색	100	-	-	240	290
25	8.4 - 10.6	검정색	100	-	-	240	290
25	8.4 - 10.6	회색	100	-	-	240	290
25	8.4 - 10.6	청색	100	-	-	240	290
25	8.4 - 10.6	짙은 청색	100	-	-	240	290
25	8.4 - 10.6	주황색	100	-	-	240	290
25	8.4 - 10.6	보라색	100	-	-	240	290
25	8.4 - 10.6	황색	100	-	-	240	290
25	8.4 - 10.6	백색	100	-	-	240	290
25	8.4 - 10.6	적색	100	-	-	240	290
25	8.4 - 10.6	분홍색	100	-	-	240	290
35	9.7 - 12.1	녹/황색	-	-	-	336	380
35	9.7 - 12.1	녹색	-	-	-	336	380
35	9.7 - 12.1	갈색	-	-	-	336	380
35	9.7 - 12.1	검정색	-	-	-	336	380
35	9.7 - 12.1	회색	-	-	-	336	380
35	9.7 - 12.1	청색	-	-	-	336	380
35	9.7 - 12.1	짙은 청색	-	-	-	336	380
35	9.7 - 12.1	주황색	-	-	-	336	380
35	9.7 - 12.1	보라색	-	-	-	336	380
35	9.7 - 12.1	황색	-	-	-	336	380
35	9.7 - 12.1	백색	-	-	-	336	380
35	9.7 - 12.1	적색	-	-	-	336	380
35	9.7 - 12.1	분홍색	-	-	-	336	380
50	11.5 - 14.4	녹/황색	-	-	-	480	530
50	11.5 - 14.4	녹색	-	-	-	480	530
50	11.5 - 14.4	갈색	-	-	-	480	530
50	11.5 - 14.4	검정색	-	-	-	480	530
50	11.5 - 14.4	회색	-	-	-	480	530
50	11.5 - 14.4	청색	-	-	-	480	530
50	11.5 - 14.4	짙은 청색	-	-	-	480	530
50	11.5 - 14.4	주황색	-	-	-	480	530
50	11.5 - 14.4	보라색	-	-	-	480	530
50	11.5 - 14.4	황색	-	-	-	480	530
50	11.5 - 14.4	백색	-	-	-	480	530
50	11.5 - 14.4	적색	-	-	-	480	530
50	11.5 - 14.4	분홍색	-	-	-	480	530
70	13.2 - 16.6	녹/황색	-	-	-	672	750
70	13.2 - 16.6	녹색	-	-	-	672	750
70	13.2 - 16.6	갈색	-	-	-	672	750
70	13.2 - 16.6	검정색	-	-	-	672	750
70	13.2 - 16.6	회색	-	-	-	672	750
70	13.2 - 16.6	청색	-	-	-	672	750
70	13.2 - 16.6	짙은 청색	-	-	-	672	750
70	13.2 - 16.6	주황색	-	-	-	672	750
70	13.2 - 16.6	보라색	-	-	-	672	750
70	13.2 - 16.6	황색	-	-	-	672	750
70	13.2 - 16.6	백색	-	-	-	672	750
70	13.2 - 16.6	적색	-	-	-	672	750
70	13.2 - 16.6	분홍색	-	-	-	672	750
95	15.1 - 18.8	녹/황색	-	-	-	912	1000
95	15.1 - 18.8	녹색	-	-	-	912	1000
95	15.1 - 18.8	갈색	-	-	-	912	1000
95	15.1 - 18.8	검정색	-	-	-	912	1000
95	15.1 - 18.8	회색	-	-	-	912	1000
95	15.1 - 18.8	청색	-	-	-	912	1000
95	15.1 - 18.8	짙은 청색	-	-	-	912	1000
95	15.1 - 18.8	주황색	-	-	-	912	1000
95	15.1 - 18.8	보라색	-	-	-	912	1000
95	15.1 - 18.8	황색	-	-	-	912	1000
95	15.1 - 18.8	백색	-	-	-	912	1000
95	15.1 - 18.8	적색	-	-	-	912	1000
95	15.1 - 18.8	분홍색	-	-	-	912	1000

제품문의,대량주문,도매문의,특수제작

TEL : 031-429-2464

FAX : 031-696-5300

김현진 대표 HP : 010-9779-2588
김덕룡 대리 HP : 010-5823-8208
MAIL : 1zowing@naver.com

감사합니다.
